Schematy podłączenia prądorozrusznika

Publikuję schematy podłączenia prądorozrusznika nadesłane przez Romana Mirkowskiego – być może dla kogoś będą pomocne.

– Sporym problemem w Mikrusie – napisał Roman Mirkowski – jest podłączenie tak nietypowego urządzenia jakim jest prądorozrusznik czy jak kto woli dynamostarter. Poniżej publikuję schematy przeznaczone dla amatorów, rozrysowane w sposób niezbyt profesjonalny ale dość zrozumiały. Autor schematów nieznany.

Oto schematy :

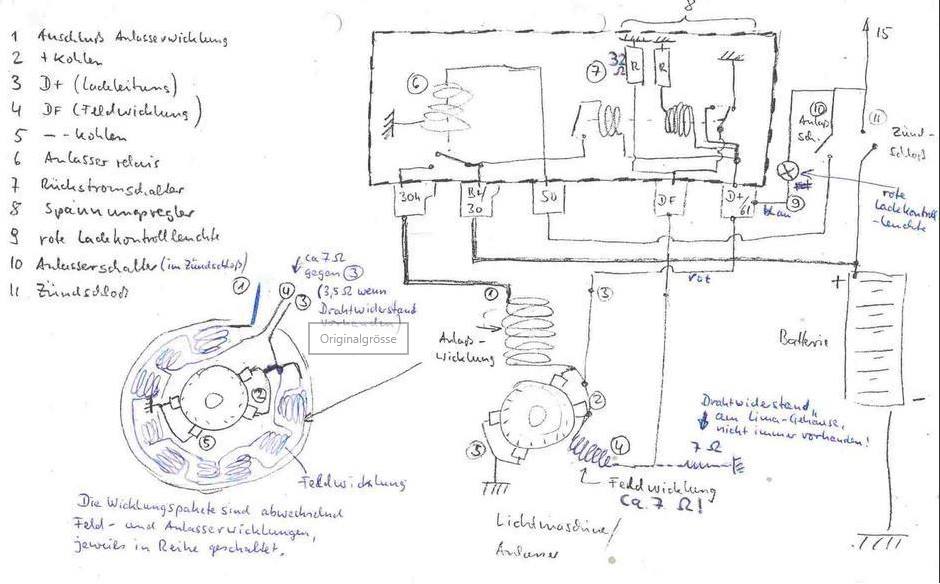

11988414_1489916127994796_5751168288100775763_n (1)

Schemat podłączenia niemieckiego prądorozrusznika w Goggomobilu.

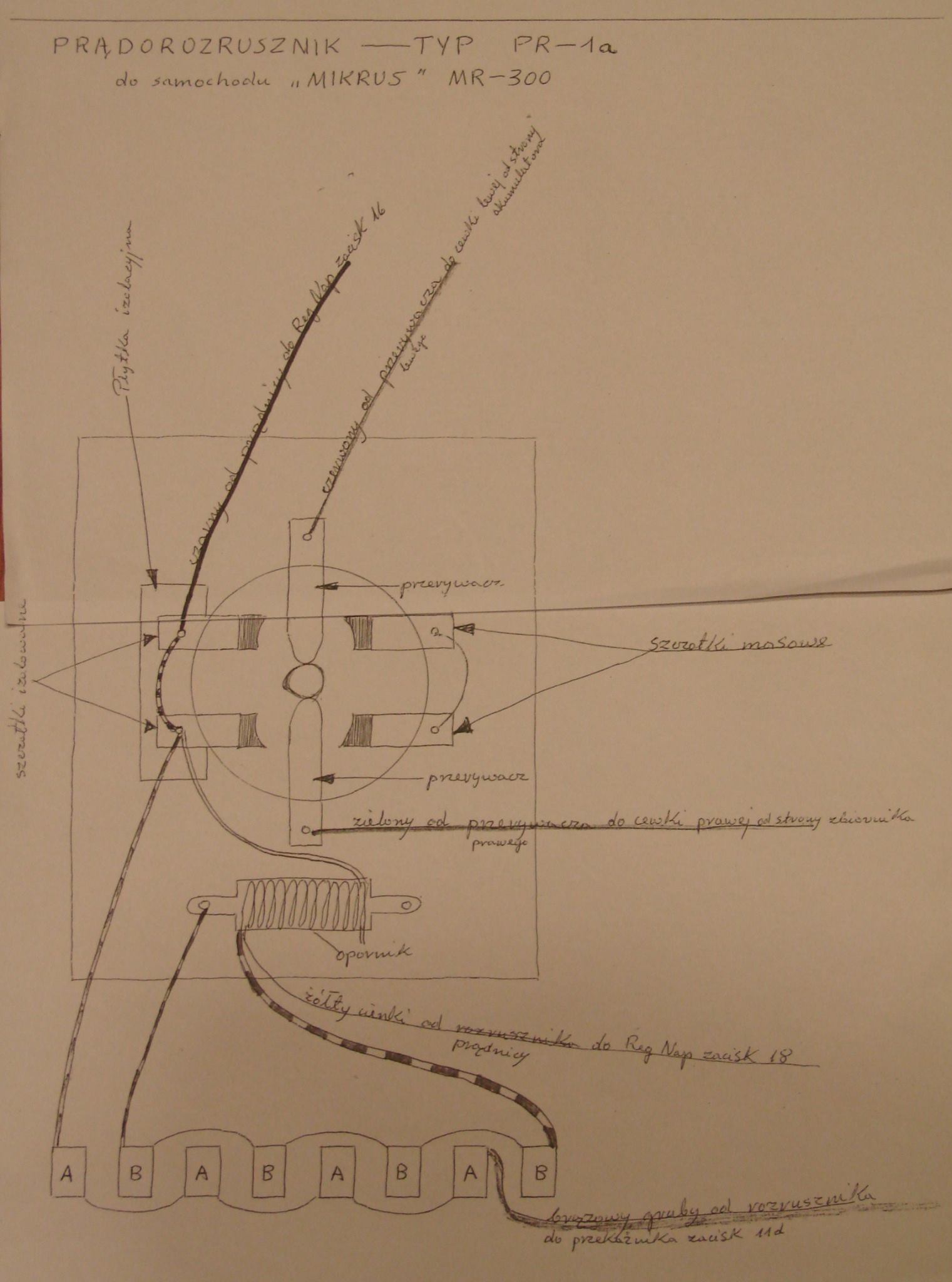

11895023_1489916817994727_1060104046783631289_o (1)

Schemat podłączenia prądorozrusznika – Mikrus.

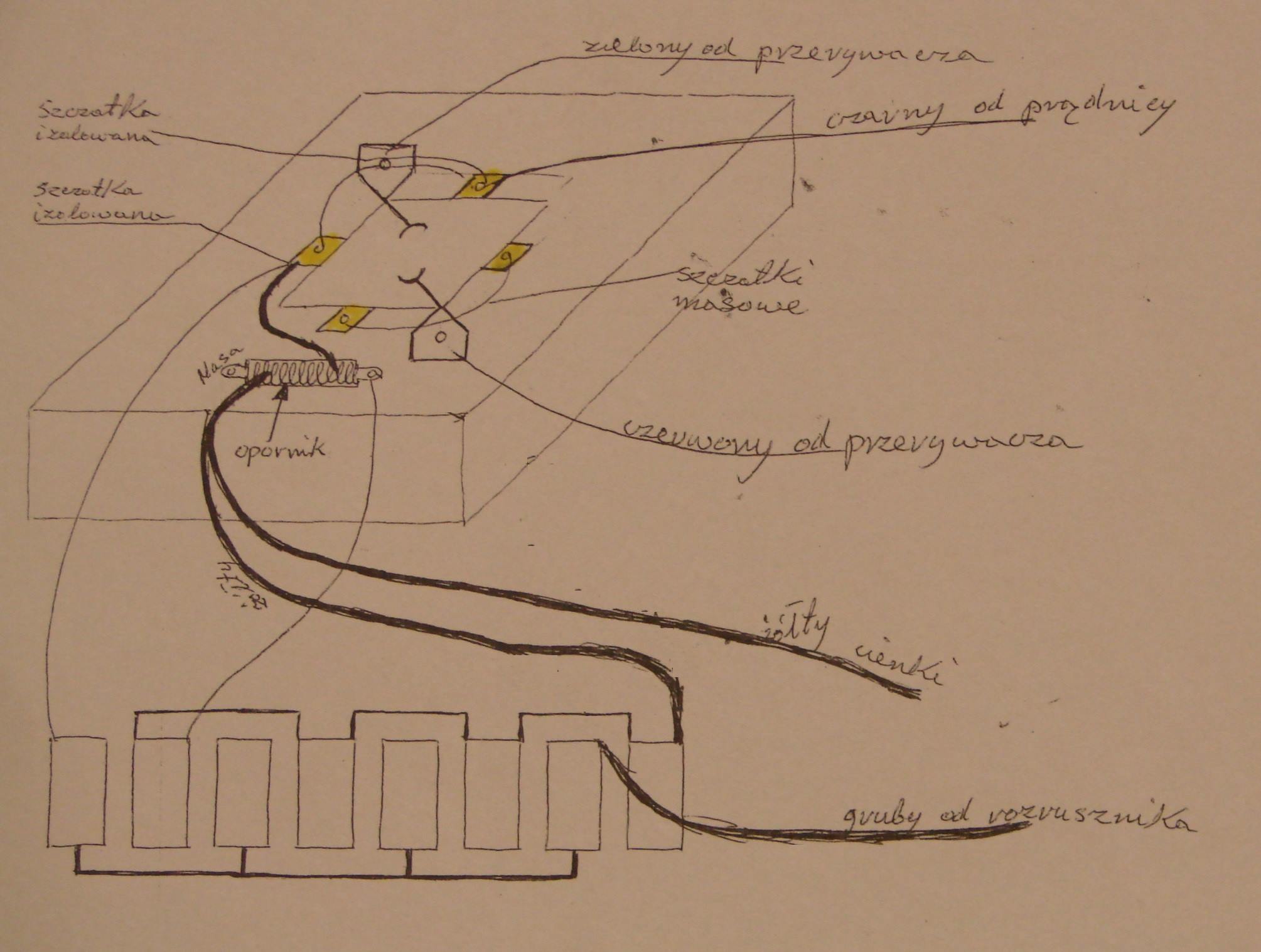

11958210_1489910557995353_1910102136499730270_o

Schemat podłączenia prądorozrusznika – Mikrus.
